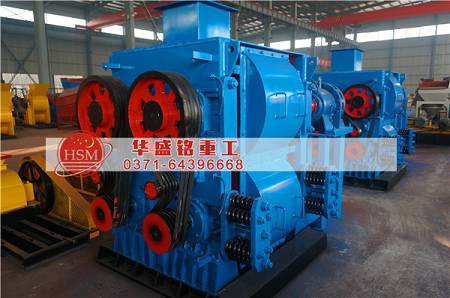

四輥破碎機輥?zhàn)恿鸭y的焊接修復工藝
作者:admin
發表于: 2018-02-23 09:53
范老師
技術工程師
獲取報價
四輥破碎機積極引進國際的技術,引入質量閥控制,確保設計、工藝、采購、生產、服務、質量等各環節人員的全員參與,鑄造產品開發階段的質量保障。華盛銘不斷做產品推薦,靠的是優質可靠的產品,如果產品質量不好,那我們寧愿生意不做了,做這一行得以城換城,憑著良心做事,這樣才能獲得用戶信任。
1、輥?zhàn)拥暮附有苑治?/span>
(1)輥?zhàn)拥某煞趾托阅?/span>
輥?zhàn)拥牟馁|(zhì)為ZG35CrMnSi,是中碳調質鋼,屬于Cr-Mn-Si系列鋼材,這種鋼的化學成分如下表1。
一般來講,碳當量為0.4%以下時,鋼材的焊接性良好,不必采取特殊工藝。當碳當量為0.4%~0.6%時,鋼材的焊接性較好,采取適當?shù)念A(yù)熱措施,一般不會發生缺陷。當碳當量>0.6%以上時,焊接性較差,必須采取較高的預熱溫度和嚴格的工藝措施。
這種鋼退火狀態下的組織是鐵素體和珠光體,調質狀態下的組織為回火索氏體(統稱為回火馬氏體)。Cr - Mn - Si系列鋼材具有回火脆性的缺點,在300℃- 450℃內出現類回火脆性。因此,回火時必須避開該溫度范圍。此外,這類鋼還具有第二類回火脆性,高溫回火時必須采取快冷的辦法,否則沖擊韌性會顯著降低。
(2)焊縫中的熱裂紋
由于輥?zhàn)硬馁|(zhì)含碳量和合金含量較高,因此液一固區間較大,偏析也更嚴重,具有較大熱裂紋傾向。因此,焊接時應該考慮可能出現熱裂紋。焊接時,應盡量選用含碳量低的、含硫、磷少的填充材料。因?yàn)?,熱裂紋易出現在未填滿的弧坑處,特別是在多層焊時層的弧坑中以及焊縫的凹陷部位。在焊接工藝上應注意保證填滿弧坑和良好的焊接成形。
(3)焊縫中的冷裂紋
ZC35CrMnSi鋼種的淬硬傾向十分明顯,冷裂紋傾向較為嚴重。這是由于此鋼種含碳量較高,加入的合金元素也較多,在500℃以下的溫度區間,過冷奧氏體有更大的穩定性所致。另外,此鋼種馬氏體點較低,在低溫下形成馬氏體一般難以產生“自回火”效應,并且由于馬氏體的含碳量較高,有很大的過飽和度,點陣的畸變就更嚴重。因而,硬度和脆性就更大,對冷裂紋的敏感性也更大。焊接時要進行預熱,焊后進行回火處理。
(4)焊縫中的再熱裂紋
焊接修復輥?zhàn)訒r(shí)采用多層焊道施焊,后焊的焊縫對已完成的焊縫起到再次加熱的作用。因此,必須采取措施防止再熱裂紋的出現。根據有關資料的介紹,再熱裂紋都是產生在焊接熱影響區的過熱粗晶部位,并且具有晶間開裂的特征。母材、焊縫和熱影響區的細晶組織,都不會產生再熱裂紋。同時,較大的殘余應力和應力集中是產生再熱裂紋必不可少的必要條件,二者必須同時存在,否則不會產生再熱裂紋。焊接時,大的焊接線能量會使過熱區的晶粒更加粗大。因此,宜采用小線能量焊接。同時,適當提高預熱、后熱溫度,對防止再熱裂紋的出現有較好效果。
(5)熱影響區的性能變化
此鋼種由于含碳量較高和合金元素較多,有相當大的淬硬性,因而熱影響區的過熱區易產生硬脆的高碳馬氏體。冷卻速度越大,生成的高碳馬氏體越多,脆化也越嚴重。為減少過熱區脆化,從減少淬硬傾向出發,應采用大線能量焊接。但由于修復的輥?zhàn)映叽巛^大(φ900×700),厚度為100mm,傳熱較快,該鋼種淬硬傾向很大,通過加大線能量法難以避免馬氏體的形成,卻反而增大了奧氏體的過熱和提高了奧氏體的穩定性,促使形成粗大的馬氏體,使過熱區的脆化更為嚴重。因而,決定采取小線能量的焊接方法,并采取焊前預熱和焊后緩冷的措施降低冷卻速度,從而改善熱影響區的性能。
2、修復工藝選擇
(1)焊前準備選用氣焊在裂紋處開V形坡口,角度為60°~70°,并認真清理坡口兩側的油污、鐵銹以及氧化皮,以防止產生氣孔。
(2)焊前預熱 由于工件較大,又在現場修復,不能進行整體預熱,故采用局部預熱方法。預熱溫度為300℃- 350℃,預熱范圍為焊縫兩側150 mm以內,并在焊接過程中保持該溫度。
(3)焊接工藝
選用φ4 mm的J857焊條施焊,直流反極性焊接。焊條使用前按規定烘干(350℃- 450℃烘干1h,150℃保溫),隨用隨取。另外注意焊條藥皮有無剝落,焊接時不要采用藥皮受損的焊條。
打底焊時,電流宜小,采用160 A。焊接時焊條不擺動,焊后不錘擊。(可減少母材的熔入率,不錘擊可避免產生根部裂紋)。
以后各層焊道均采用焊接電流180 A,并做鋸齒形運條。每焊完一道焊縫,及時清理熔渣,并進行錘擊,以消除可能出現的焊接應力。
蓋面焊時,焊道要高出母材2-3 mm,焊后不錘擊,以防止出現表面裂紋、表面硬脆。
(4)焊后處理
焊接結束后立即進行回火處理,回火溫度控制在680℃左右。熱處理結束后進行加工,加工方法是現場安裝車刀架,進行切削加工,把焊接修復部位車削至規定尺寸。
3、結束語
我廠的四輥破碎機下部輥?zhàn)映霈F(xiàn)裂紋,采取了此種焊接修復方法后,已使用三個月,沒有出現異常,實踐證明,ZC35CrMnSi鋼雖然淬硬傾向較大,但只要采用合理的焊接工藝,進行焊接修復是可行的。
